Conectores MC4: o item de dois reais que derruba um sistema inteiro
Entre o módulo no telhado e o inversor na parede existem dezenas de conexões. Cada uma é feita por um par de conectores — os chamados MC4, nome que virou genérico para o padrão usado em praticamente todo sistema fotovoltaico.
São a peça mais barata da instalação e uma das que mais causam falha. Vale entender por quê.
O que eles precisam aguentar
Um conector fotovoltaico fica ali por 25 anos ou mais, exposto a:
- Corrente contínua em tensão alta — o lado CC de uma string trabalha em centenas de volts.
- Sol direto e ultravioleta, que degrada plástico comum.
- Chuva, umidade e variação de temperatura, todos os dias.
- Maresia, no litoral catarinense.
Ele precisa manter contato elétrico perfeito e vedação nesse ambiente, sem manutenção. É mais exigência do que o preço sugere.
O erro mais comum: misturar marcas
Este é o ponto que quase nenhum material aborda, e é o mais importante.
Conectores de fabricantes diferentes encaixam — o formato é compatível. Mas encaixar não é o mesmo que fazer contato adequado: tolerâncias, material da mola de contato e geometria interna variam entre fabricantes.
O resultado de um par malcasado é resistência de contato maior que a projetada. E resistência, com corrente passando, vira calor.

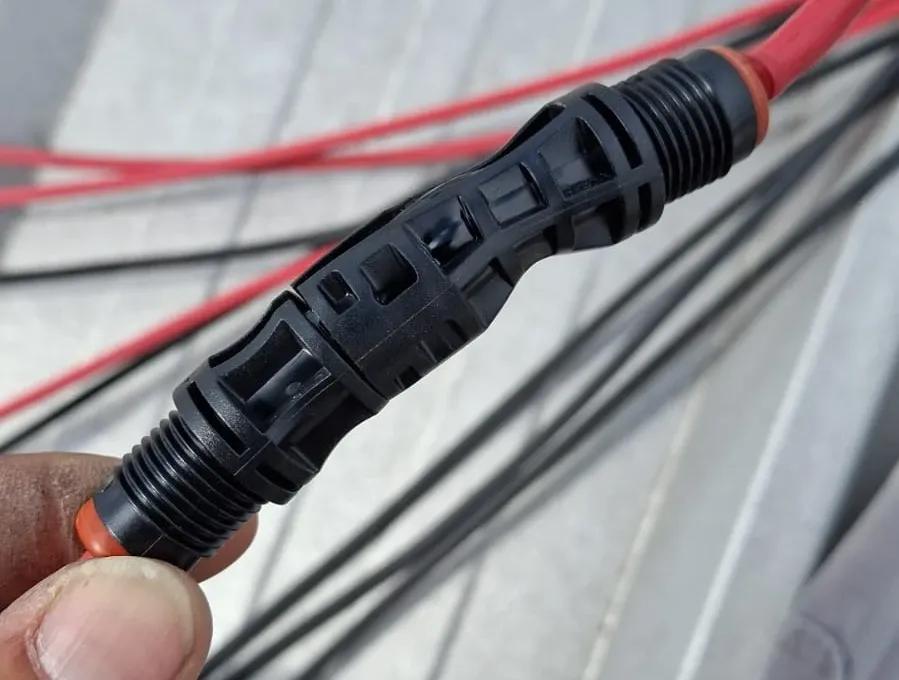

Esse calor não aparece no primeiro dia. Ele degrada o contato aos poucos, o que aumenta ainda mais a resistência, o que gera mais calor. É um ciclo que termina em conector derretido, arco elétrico ou pior — assunto do post sobre risco de incêndio.
A regra é simples: mesmo fabricante dos dois lados de cada conexão.
O segundo erro: crimpagem malfeita
O conector é fixado ao cabo por crimpagem — uma prensagem que deve ser feita com alicate específico, com a matriz correta para a bitola do cabo.

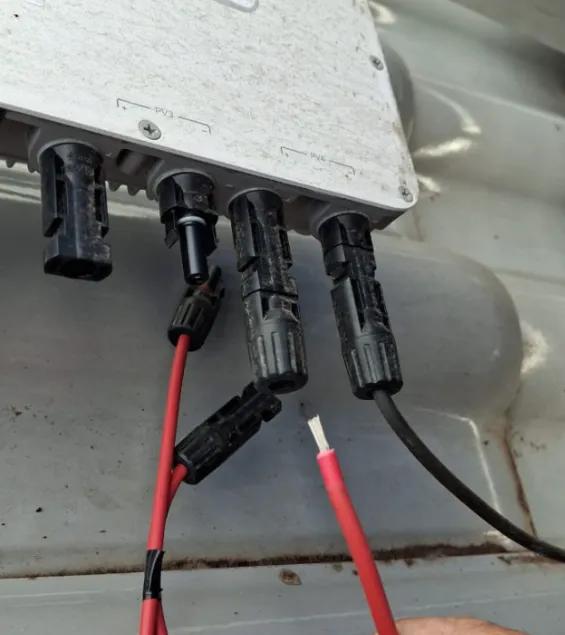

Feito com alicate comum, com o cabo mal decapado ou com fio parcialmente cortado, o resultado parece bom por fora e é ruim por dentro: contato menor que o previsto, novamente resistência e calor.
E há a montagem: o conector precisa estar totalmente travado, com o anel de vedação posicionado e a porca apertada. Conector meio encaixado entra água.
Como isso aparece no sistema
Falha de conector raramente se anuncia. Ela aparece como:
- Uma string gerando abaixo das outras no monitoramento, sem causa aparente.
- Queda de geração progressiva ao longo de meses.
- Oscilação em dias quentes, quando a resistência aumenta com a temperatura.
É por isso que insistimos em comparar strings entre si — o método está no post sobre como saber se sua usina está gerando bem.
Em inspeção presencial, a ferramenta que revela é a termografia: um conector com resistência elevada aparece mais quente que os vizinhos muito antes de falhar.
O que perguntar e o que verificar
Não é preciso subir no telhado. Três perguntas bastam:
- Qual a marca dos conectores e se é a mesma em todas as conexões.
- Se a crimpagem é feita com alicate específico para o padrão.
- Se há emendas no cabeamento CC — quanto menos conexões, menos pontos de falha.
E uma observação sobre orçamento: conector de procedência custa mais que o genérico, e a diferença no total do sistema é pequena. Quando um orçamento vem muito abaixo dos outros, este é um dos lugares onde a diferença pode estar — como discutimos em por que o mais barato pode sair mais caro.
Nunca improvise
Por fim, o alerta que vale repetir: conexão em corrente contínua não se desfaz com o sistema em operação, e não se improvisa com fita isolante ou emenda torcida. O arco elétrico em CC não se extingue sozinho como em corrente alternada.
Se houver suspeita de conector com problema, o serviço é de quem tem equipamento e procedimento para isolar o circuito antes. Fale com a gente se precisar de uma avaliação.
